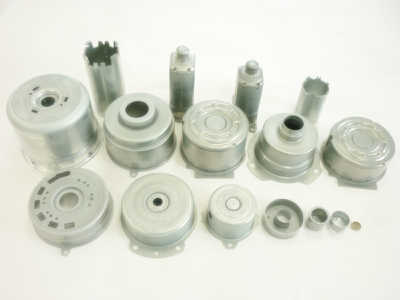

Motor／モーター部品
モーターケース、ヨークカバー トランスファー金型、順送金型設計製作

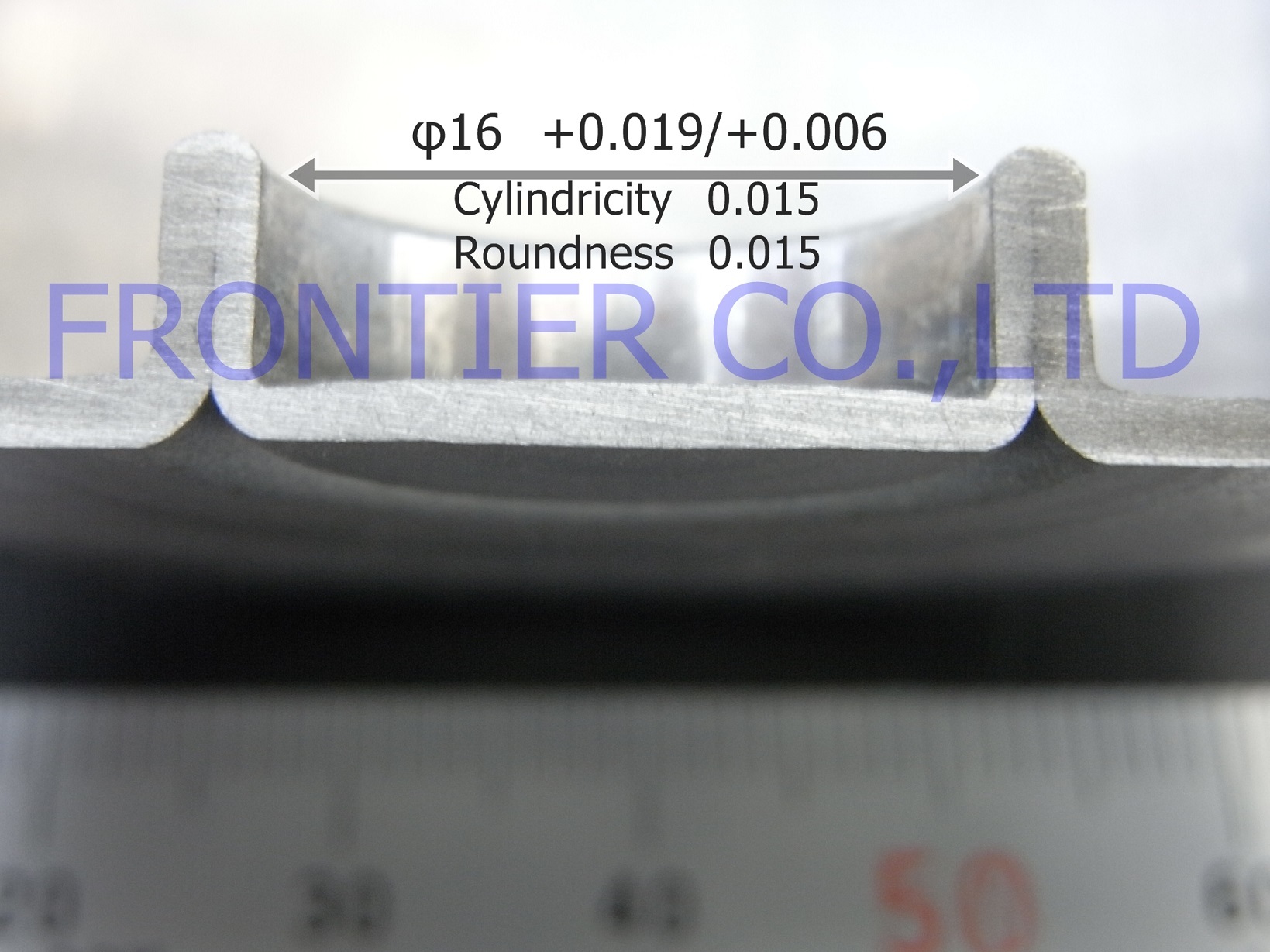

回転体の軸精度を機械加工ではなくプレス加工しています
同軸度、真円度等、高精度の軸受が、安定して提供できます
同軸度、真円度等、高精度の軸受が、安定して提供できます
高精度で精密な金型を製作することにより製品精度が保証されますので
確認作業や検査作業などの設備投資が不要になります
確認作業や検査作業などの設備投資が不要になります

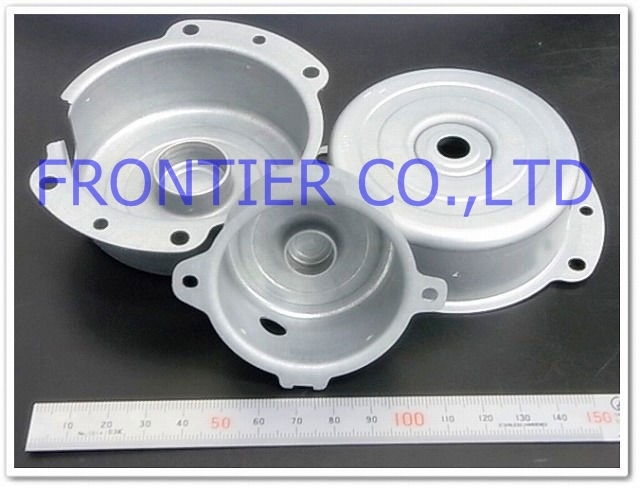

製品名 モータヨーク（モーターケース）
金型 精密トランスファー金型
材質 SPCC
板厚 1.2(mm)
特徴 内径中心形状はベアリング干渉部分
製品名 モータ
金型 精密順送金型
材質 SPCC
板厚 2.0(mm)

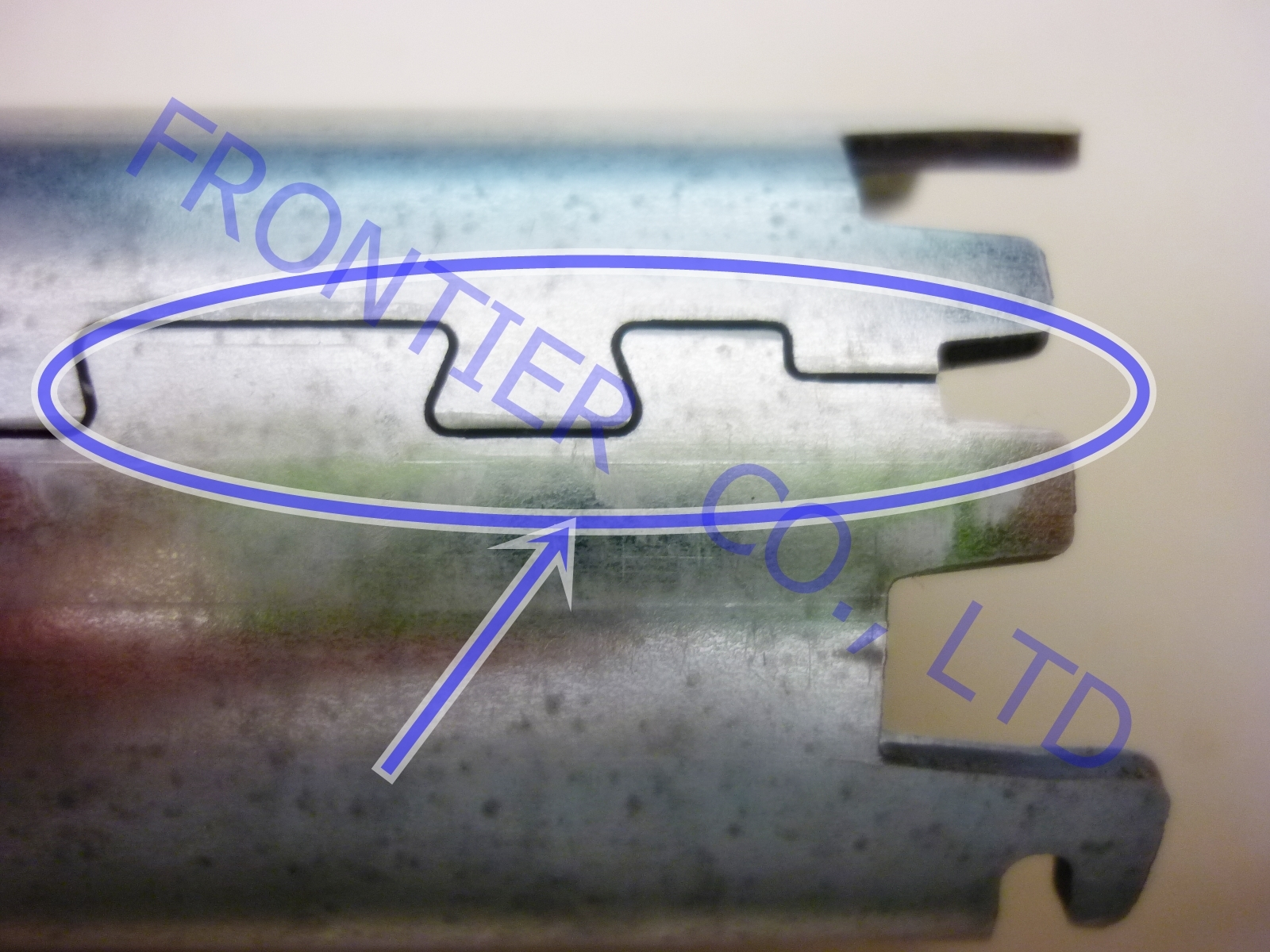

特徴 金型内で加締め加工を実施
製品名 モーターケース
金型 精密順送金型
材質 SPCC
板厚 0.8(mm)

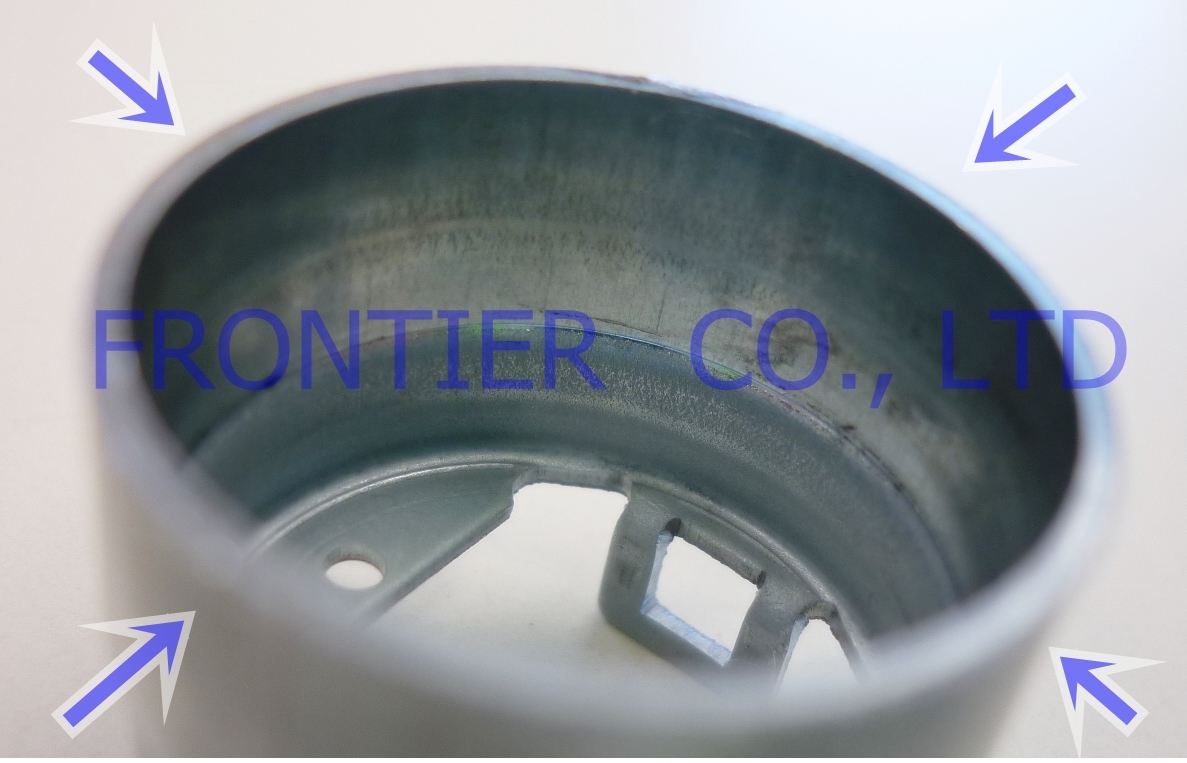

特徴 矢印部分は金型内でヨロメキ加工を実施。
フランジ部分を切り離しています。
ヨロメキ加工
Shimmy Trimming
カムを使用してプレスの上下の動きを横方向（円周方向）に切り替えて加工する方法です。
メリットしては。。。
製品の縁切加工が行えます。
切り口はシャープで直角になります。
フランジ無しの製品が金型内で加工できるためコスト削減になります。
製品名 精密順送金型
金型 250X1000X500(mm)
材質 SPCC
板厚 0.6(mm)
特徴 内径中心形状はベアリング干渉部分
